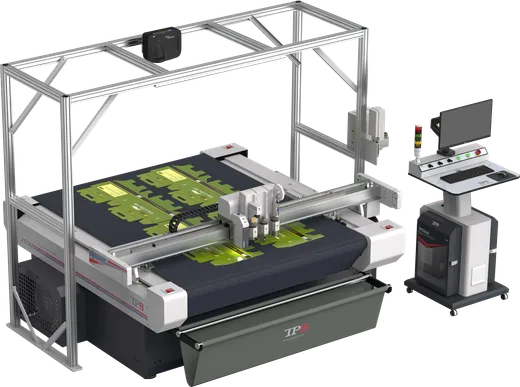

Конвейерный плоттер отличается от обычного способом подачи: материал не кладут на стол вручную, а подаёт встроенный листовой податчик, и обработанные заготовки уходят на конвейерную ленту. Оператор не участвует в цикле, поэтому машина работает непрерывно и закрывает постпечатную обработку тиража целиком — резку, биговку, надсечку и контурную обрезку. В разделе — сами комплексы, а также ножи, инструменты и запчасти к ним.
Что даёт конвейерная подача
На обычном планшетном плоттере оператор кладёт лист, ждёт окончания реза, снимает заготовку и кладёт следующий. Время цикла складывается из работы машины и работы человека, и на тираже второе начинает преобладать.
Конвейерная схема убирает оператора из цикла: встроенный податчик берёт лист из стопы, стол с вакуумным прижимом фиксирует его, после обработки лента выносит заготовку в лоток, и подаётся следующий. Машина работает ровно столько, сколько загружена стопа.
Для каких задач берут
- короткие тиражи упаковки: коробки, ложементы, вставки;
- стикеры и наклейки сложной формы по контуру;
- POS-материалы, ценникодержатели, рекламная графика;
- прототипы и образцы перед запуском в тираж;
- подготовка изделий из листовых и рулонных материалов.
Типичная связка — цифровая или широкоформатная печать, а следом конвейерный плоттер вместо ручной обрезки и штампа. Форма не изготавливается, поэтому тираж от одной штуки экономически осмыслен.
Рез по меткам и точность
Печать и резка выполняются на разном оборудовании, поэтому лист приходит с неизбежным разбросом. Плоттер компенсирует это CCD-камерой высокого разрешения: она находит приводочные метки на отпечатанном листе и пересчитывает траекторию реза под фактическое положение изображения. Дополнительно есть лазерный целеуказатель для ручной привязки.
Заявленная точность реза — ±0,1 мм при максимальной скорости 1200 мм/с. Пять серводвигателей и стол из авиационного алюминия с двумя зонами вакуумного прижима удерживают материал от смещения на быстрых проходах.
Модульная голова: несколько операций за один проход
Инструменты ставятся в универсальные модули — в базовой конфигурации их два или три. Это значит, что резку контура, биговку и надсечку не нужно разносить по разным проходам и переставлять оснастку между ними.
| Параметр | TPS S2 Plus |
|---|---|
| Рабочее поле | 600 × 900 мм |
| Максимальная скорость реза | 1200 мм/с |
| Точность | ±0,1 мм |
| Толщина материала | до 20 мм |
| Высота портала | 60 мм |
| Универсальных модулей | 2 или 3 |
| Позиционирование | CCD-камера, лазерный целеуказатель |
| Питание и мощность | 220 В, 50 Гц, 3,2 кВт |
Что учесть при выборе
Толщина материала. До 20 мм — это уже не только картон и плёнка, но и пенокартон, сотовый полипропилен, тонкий пластик. Убедитесь, что ваш максимум укладывается в диапазон.
Рабочее поле. 600 × 900 мм рассчитано на лист SRA1 и меньше. Если основной формат крупнее, конвейерная схема потребует другой платформы.
Комплект инструментов. В базе идут два флюгерных ножа. Осциллирующий нож, биговочное колесо и фрезерный модуль подбираются под материал — уточняйте состав под свою задачу.
Что есть в разделе
Кроме самих машин мы держим расходную часть, без которой конвейерный комплекс простаивает. Ножи и инструменты — флюгерные и осциллирующие ножи, биговочные колёса, фрезы: это расходник, который меняется по мере износа и подбирается под материал. Запчасти — ремни, подшипники, датчики, элементы вакуумной системы и электроники.
Отдельный подраздел занимают режущие комплексы JWEI — конвейерные машины этого производителя с автоподачей, под них у нас есть и оснастка, и запчасти на складе.
Поставка и запуск
Отгружаем со склада в Москве, доставляем по всей России транспортными компаниями. Выполняем пусконаладку и обучение оператора на месте. Гарантия на оборудование — 12 месяцев. Цену по конфигурации уточняйте у менеджера: она зависит от количества модулей и набора инструментов.
-
