Ножи, лезвия и марзаны для режущих плоттеров

Нож (лезвие) — главный расходник режущего плоттера: от его состояния зависят чистота реза, отсутствие задиров и ресурс держателя. Плоттерные ножи различаются углом заточки, офсетом и посадкой под конкретный держатель, поэтому подбираются по модели машины и материалу. В наличии тангенциальные ножи 30°, 45° и 60° под Roland, GCC и плоттеры Xiangbao с автоподачей от 520 ₽ и осцилляционные лезвия IECHO для планшетных комплексов по 1 500 ₽.

Что есть в наличии и по каким ценам

Угол заточки: 30, 45 или 60 градусов

Первый параметр выбора, и он про материал, а не про качество ножа. Чем острее угол, тем чище рез тонкого материала, но тем быстрее лезвие тупится и легче скалывается кончик. Чем тупее — тем выше стойкость на плотных материалах.

• 30° — винил, самоклейка, Oracal, тонкая бумага. Тонкий контур и мелкие элементы
• 45° — универсал: плёнки, трансферная бумага, картон до 1 мм. Если брать один нож на всё, брать этот
• 60° — плотный картон, тонкий пластик, абразивные материалы. Кончик прочнее, живёт дольше

Офсет: почему углы получаются скруглёнными

Лезвие в держателе стоит не по центру оси, а со смещением — это и есть офсет (у ZB-1335 он 0,3 мм). Благодаря смещению нож сам разворачивается по направлению реза, как колесо тележки. Но если офсет в настройках плоттера не совпадает с реальным офсетом ножа, машина ошибается в поворотах: углы получаются скруглёнными или, наоборот, с «усиками» — перерезом за границу контура.

Поэтому при смене ножа на другой офсет параметр обязательно правят в настройках, иначе выглядит это как «плоттер стал резать хуже», хотя виновата цифра в меню.

Тангенциальные и осцилляционные — разные инструменты

Ножи рулонных и настольных плоттеров режут за счёт протяжки материала под неподвижным лезвием: они тонкие, подбираются по углу и офсету, прорезают материал не насквозь, а по верхнему слою (на самоклейке — плёнку, не оставляя подложку).

Осцилляционные ножи планшетных комплексов совершают возвратно-поступательные движения с высокой частотой и прорезают материал насквозь: картон, гофрокартон, пенокартон, пластик. Здесь важен не угол заточки, а геометрия и прочность лезвия — отсюда и другая цена. Лезвия IECHO серии E различаются длиной и формой рабочей части под разную толщину материала.

Когда менять нож

Ножи не ремонтируют и не точат — это расходник. Признаки, что пора:

• Рваный край вместо чистого реза, особенно заметно на виниле
• Плоттер стал «пропускать» тонкие участки контура и мелкие элементы
• Пришлось поднять давление, чтобы добиться прежнего реза — верный признак, что лезвие село. Повышенное давление добивает и нож, и держатель, и подложку
• Задиры и подрезание подложки на самоклейке

Держите запасной нож на участке: остановка тиража из-за лезвия за 520 ₽ обходится дороже, чем полка с запасом.

Как подобрать нож под свой плоттер

Нож подбирают не по бренду плоттера, а по держателю: у одной марки бывают разные держатели, а разные марки нередко используют совместимую посадку. Надёжный порядок: назовите модель плоттера и, если знаете, маркировку держателя или старого ножа — подберём. Если ищете ножи под Summa, Graphtec, Mimaki или другую марку, которой нет в списке выше, — напишите модель, проверим совместимость по посадке и офсету и скажем прямо, подходит наш нож или нет.

Что ещё для плоттера

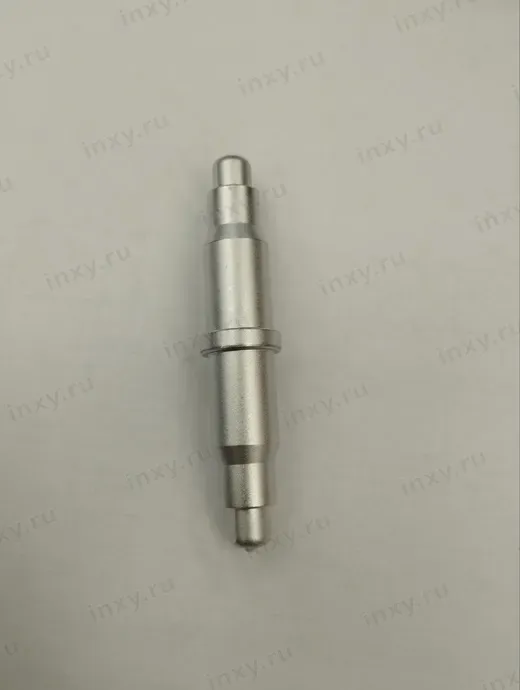

Держатели ножей, ремни каретки, ролики подачи и прижима, платы и шлейфы — в разделе запчасти для режущих плоттеров. Оснастка и инструмент для планшетных комплексов JWEI — в разделе ножи и инструменты для JWEI. Сами машины — в разделах режущие плоттеры и планшетные плоттеры.

Склад в Москве, отгрузка 1–3 рабочих дня, доставка по всей России. Ножи — компактный груз, выгодно брать сразу с запасом.

Марзан — подложка, о которой вспоминают последней

Марзан (cutting mat, режущая подложка) лежит под материалом и принимает на себя выход ножа. Изношенный марзан — вторая по частоте причина рваного реза после тупого лезвия: нож проваливается в старые борозды, линия уводит, на тонкой плёнке появляются пропуски. Менять его нужно не по графику, а по виду: как только на рабочей полосе видны сквозные прорези и волны.

В наличии: марзан для Xiangbao MC630TF, MS1200CT и MS1500CT за 768,40 ₽, марзан А3 для машин с автоподачей FC350 и FS350 за 1 009,90 ₽ и бухта марзана на 10 метров, если полосу режете под свой формат. Для гильотины марзан другой — он в разделе запчастей для резаков, путать их не стоит: у гильотины подложка работает на сжатие, у плоттера — на прокол.

Под какие плоттеры подходят наши ножи

Плоттерный нож подбирается не по бренду машины, а по держателю: важны диаметр хвостовика, длина выхода и офсет. Поэтому одно лезвие часто закрывает несколько марок.

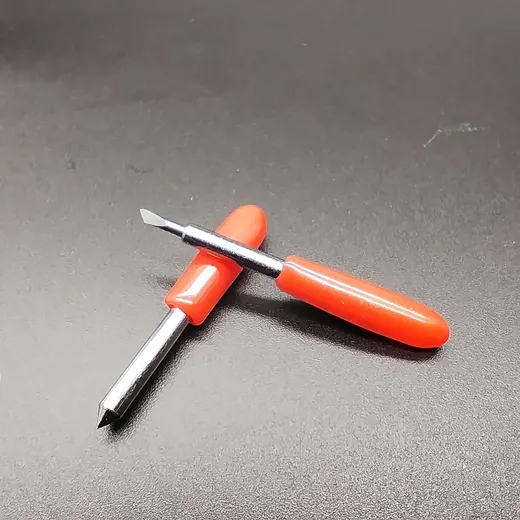

• Roland, GCC, Graphtec (графтек) и совместимые с ними держатели — нож ZB-1335, углы 30°, 45° и 60°, от 520 ₽. Это самый распространённый тип посадки на рынке.
• Xiangbao и MyCut, в том числе машины с автоподачей листа, — свои лезвия на 45° и 60° от 550 ₽.
• Планшетные комплексы — осцилляционные ножи IECHO E13, E16, E18L и E21 по 1 500 ₽. Это принципиально другой инструмент: он не тянется за контуром, а долбит материал с высокой частотой, и на картоне с плёнкой тангенциальное лезвие его не заменит.

Summa. Ножи под фирменные держатели Summa мы не держим — там своя посадка. Если у вас Summa и нужен расходник, пришлите модель плоттера и фото держателя: по диаметру и офсету скажем прямо, подойдёт ли что-то из наличия или проще заказать оригинал. Обещать совместимость вслепую не будем — испорченный тираж дороже ножа.

Как это называют

В заявках встречаются «нож для плоттера», «плоттерный нож», «лезвие для плоттера» и «резак для плоттера» — речь об одном и том же расходнике. «Резаком» иногда называют и гильотинный резак, это уже другая машина: если нужен рез стопы бумаги в формат, вам туда, а не сюда.
