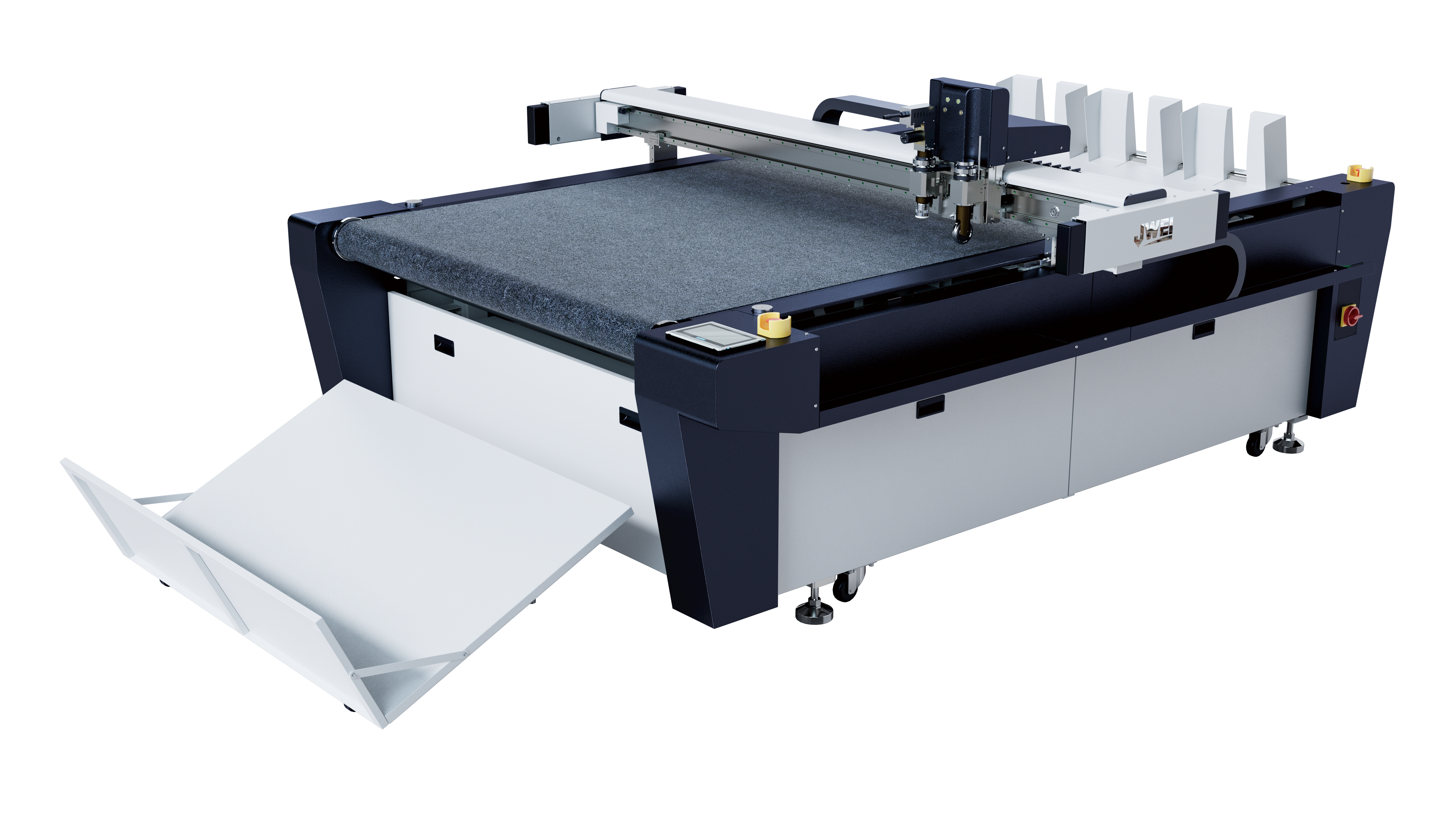

Планшетный режущий комплекс CB03III-1113-RM
Товара нет на складе — привезём под заказ. Менеджер уточнит срок и цену поставки.
- Гарантия от производителя
- Доставка по РФ
- Сервис и запчасти
- Пуско-наладка и обучение
- Модель
- CB03Ⅲ-1113-RM
- Полезная (рабочая) площадь реза
- 1100 мм × 1300 мм
- Система безопасности
- Инфракрасный датчик
- Тип обработки
- Вакуумный прижим
- Система позиционирования
- CCD-камера, лазерный указатель
- Макс. скорость реза
- 1500 мм/с
Описание
CB03Ⅲ-1113-RM- многофункциональный режущий комплекс разработанный для эффективной обработки широкого спектра материалов. Серия CB03II предлагает максимально гибкий в настройке модуль смены инструмента, отвечающий требованиям различных отраслей промышленности. Режущие плоттеры серии CB03II находят свое применение в производстве упаковки, рекламной промышленности, полиграфии, автомобильной и авиационной промышленности, в производстве одежды и обуви и т.д.
Преимущества
- Большое количество разнообразных модулей, позволяющих решать практически любые задачи
- Активный тип привода инструментов (тангенциальный). Все модули имеют сервопривод для вращения инструмента вокруг своей оси. Движение по оси Z осуществляется с помощью пневматического привода для создания большого усилия и электропривода для тонкой подстройки по высоте
- Скоростная CCD камера высокого разрешения
- Обмен данными с комплексом происходит по Ethernet протоколу с высокой скоростью Обмен данными с комплексом происходит по Ethernet протоколу с высокой скоростью.
- Сенсорная панель позволяет быстро и эффективно управлять станком
- Благодаря большому объёму встроенной памяти работа с большими файлами не создает проблем
- Ручное позиционирование осуществляется с помощью лазерного луча
- Давление ножа регулируется цифровым способом со стойки управления, благодаря этому достигается идеальное качество реза
- Система безопасности исключает возможность столкновения с материалом
Технические характеристики
- Модель
- CB03Ⅲ-1113-RM
- Полезная (рабочая) площадь реза
- 1100 мм × 1300 мм
- Система безопасности
- Инфракрасный датчик
- Тип обработки
- Вакуумный прижим
- Система позиционирования
- CCD-камера, лазерный указатель
- Макс. скорость реза
- 1500 мм/с
- Макс. толщина реза
- 30 мм
- Макс. высота загрузки
- 180 мм
- Макс. толщина подачи материала
- 30 мм
- Повторяющаяся точность
- ±0,05 мм
- Система фиксации материала
- Вакуумный прижим
- Интерфейс передачи данных
- Ethernet-порт
- Мощность
- 10,5 кВт
- Напряжение питания
- 380В ±10%
- Вес станка
- 900 кг
- Габариты станка
- 3857 мм × 2400 мм × 1345 мм
Применение
Режущий комплекс JWEI применяется для высокоточной цифровой резки, высечки и выборки упаковки, рекламной и выставочной продукции, POS‑материалов, прокладок и защитных вставок из широкого спектра листовых и рулонных материалов (картон, бумага, KT‑борд, флексо‑материалы, сотопанель, винил, самоклеящийся ПП, ткань, баннеры, гофрокартон, EPE, EVA, плотный поролон и др.).
Комплектация и документы
В комплекте
- Планшетный режущий комплекс
- Программное обеспечение JWPS, Стандартный набор инструментов и ножей:
- Электрический осциллирующий инструмент (EOT),
- Тангенциальный режущий инструмент (UCT),
- Инструмент биговки,
- Инструмент угловой резки (V-cut)
